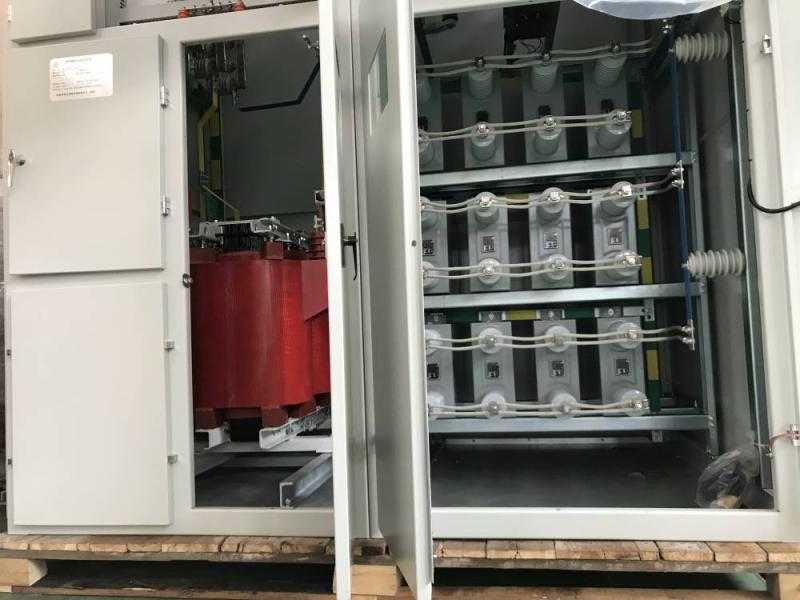

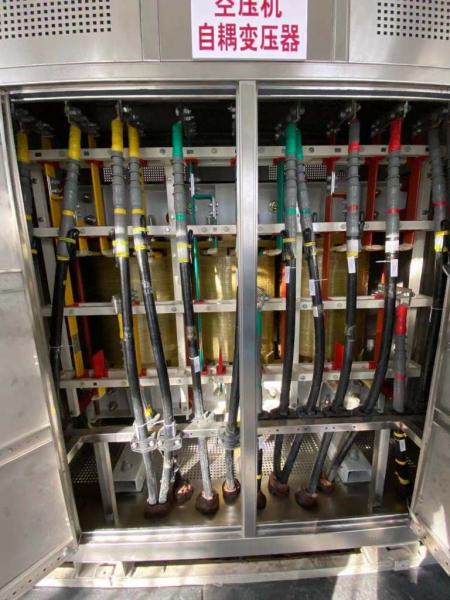

有載調壓軟起動裝置 QOSGZ-50000/10

有載調壓起動自耦變壓器工作原理介紹
大電機起動用有載調壓自耦變壓器，可以帶負載在起動過程中調整多個變比，使自耦變起動性能得到大幅度的提高，加上電容補償技術的應用，其綜合效果已經達到甚至超過了變頻起動技術。而其可靠性、使用壽命等方面也全面超越了變頻起動技術而正在被廣大客戶接受中。

下面介紹一下有載調壓起動自耦變壓器的工作原理：

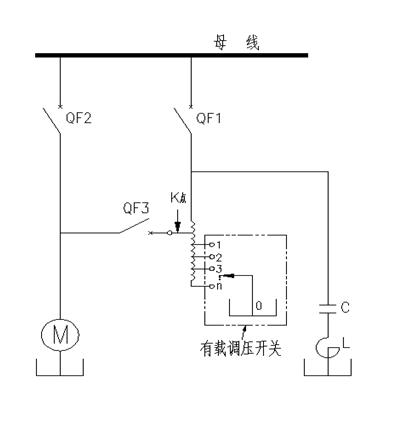

電機采用有載調壓自耦變壓器降壓起動的主接線圖（推薦之一）

起動過程說明（原始狀態QF1、QF2、QF3、有載調壓開關全部斷開）：
1.起動時，有載調壓開關先合到位置1，此時自耦變輸出電壓最低（最小變比），三相繞組尾端短接成0點（可以與電機中性點相連，但本公司的起動自耦變并不需要避雷器保護），自耦變呈Ya0接法；
2.合上斷路器QF3，此時自耦變起動準備就緒。
3.合上Q F1，母線經自耦變降壓后送電至電機，電機開始起動。

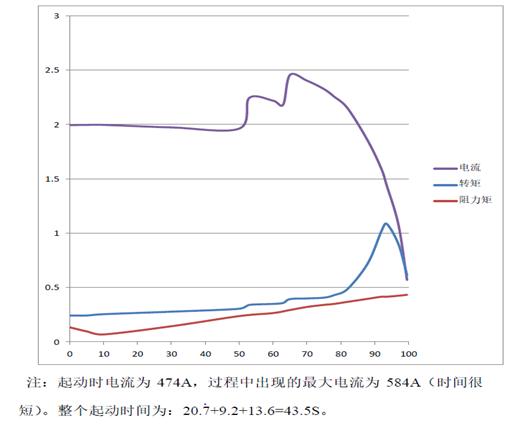

4.當電機電流下降到設定值或轉速達到設定轉速或達到設定時間，有載調壓抽頭逐漸從1檔調至n檔（此時一、二次電流不中斷），使電機端電壓逐漸升高。
5.當轉速（或電流）達到預定設定值時，有載開關O點打開，此時自耦變呈電抗器運行狀態，此過度階段歷時約近1～3秒鐘，此時起動電流已降至接近額定電流。
6.QF2開關合上，送全電壓至電機（自耦變退出運行），起動成功。2.8斷開QF3、QF1，本次起動完成。
電機要退出運行則斷開QF2，此時系統呈待機狀態。
系統中使用的斷路器除QF2為長期使用外其余均為起動時短時使用，并不需要承受長期的工作電流。
