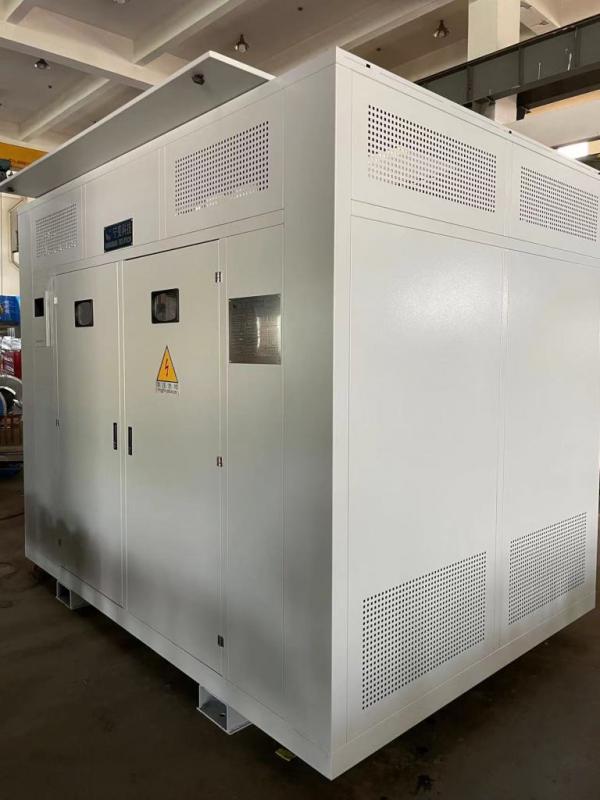

干式24脈波起動變頻變壓器 QZTSC-16500/10

與SINAMICS完美無諧波GH150軟起變頻器配套用的干式整流變壓器

產品的主要用途和適用范圍：
為與電網電壓和電機電壓有一個優化配置，需在變頻器的輸入和輸出端配置變頻變壓器。由于逆變器的輸出電壓和輸出頻率直接成正比，因此不會在低頻時出現飽和現象。即使軟起動裝置在零頻起動，起動轉矩也幾乎沒有任何降低。

產品結構特點：

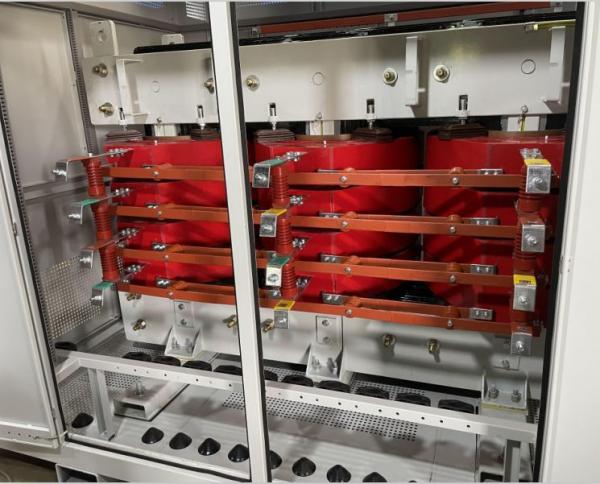

1. 變壓器銘牌冷卻方式欄內標注“AN”者為空氣自冷式，高、低壓線圈繞制后，外澆環氧樹脂為其保護層，因此具有良好的耐電性和機械性能。
2. 高壓線圈各相中部設有接線端子，用以調節用戶所需的各檔電壓，具體分接位置及相應的電壓見銘牌標注；變換分接位置時必須停電，三相出頭連接位置必須一致。進線端子包括分接的螺栓使用前均應給予緊固。

主要參數：

額定容量：16500kVA
額定電壓：10.5±2x3.5%/4x3.29kV
矢量組別：適用于24脈沖變頻器整流裝置
阻抗電壓：10~12%

絕緣等級：H級

工作制：短時間歇工作
